Mapping the Hidden Electrical Anatomy of a Continent
Что такое магнитотеллурика простыми словами?
Магнитотеллурика (МТ) — это пассивный геофизический метод, способный «просвечивать» недра на глубину от сотен метров до сотен километров, используя Солнце и глобальные молнии в качестве источников энергии. Наука, лежащая в основе МТ, базируется на законе электромагнитной индукции Фарадея: вариации внешнего магнитного поля индуцируют теллурические (от латинского «теллус» — Земля) токи в проводящей Земле. Эти магнитные вариации происходят постоянно в широком диапазоне временных масштабов — от миллисекунд до часов. Они крошечны — обычно около 0,1% амплитуды магнитного поля Земли, и даже во время интенсивных магнитных бурь редко превышают 1%.
Измеряя эти магнитные вариации и индуцированные вариации электрического поля на поверхности Земли, мы можем определить трёхмерное распределение электропроводности в недрах. МТ — элегантный метод: мы используем мощные и далёкие источники энергии, которые не контролируем, и можем математически удалить стохастический спектр источника, чтобы получить надёжные оценки импеданса Земли. Импеданс можно представить как «земной фильтр» — частотно-зависимый набор функций, который содержит всю информацию о трёхмерной структуре проводимости под нашими ногами. Путём численной инверсии данных импеданса с массива точек мы строим 3D-модели электропроводности.
Применение метода
МТ применяется в широком спектре наук о Земле и космосе: от разведки минеральных и геотермальных ресурсов до фундаментальных геологических и тектонических исследований, от картирования магматических систем активных вулканов до оценки геомагнитно-индуцированных токов и их риска для электросетей. Исследования с использованием МТ проводятся на всех континентах, во всех тектонических обстановках, на суше и на дне океана, на антарктическом ледяном щите и даже на Луне.
Благодаря способности «видеть» всю литосферную колонну, МТ внесла важный вклад в понимание сборки континентов, раскрывая древние орогены и рифты. Более того, МТ уникально подходит для оценки стабильности кратонических корней путём картирования гидратации литосферной мантии. МТ-исследования ключевы для понимания активных тектонических процессов, включая оценку водного бюджета в зонах субдукции, картирование зон плавления под орогенными плато и степени континентальной экстенсии.
С ростом вычислительной мощности и развитием 3D-моделирования, МТ теперь рутинно используется для изучения сложных 3D-систем, таких как активные вулканы, геотермальные системы и месторождения полезных ископаемых. Чувствительность МТ к незначительным проводящим фазам (частичное плавление, глина, графит, сульфиды металлов) делает её идеальной для изучения таких систем. Многие известные вулканы мира были исследованы с помощью МТ, которая определила геометрию коровых магматических резервуаров — их объём и долю расплава, что связано со способностью магмы к извержению.
Неожиданным применением МТ стала оценка космических погодных опасностей. Около десяти лет назад было признано, что МТ-импедансы являются ключом к оценке поверхностных электрических полей, генерируемых во время интенсивных геомагнитных бурь. Прошлые бури оставляли без электричества огромные территории и повреждали критическую инфраструктуру. Важность МТ-данных для сценарного анализа и картирования геоэлектрических опасностей на региональном и национальном уровнях трудно переоценить.
Что такое USMTArray?

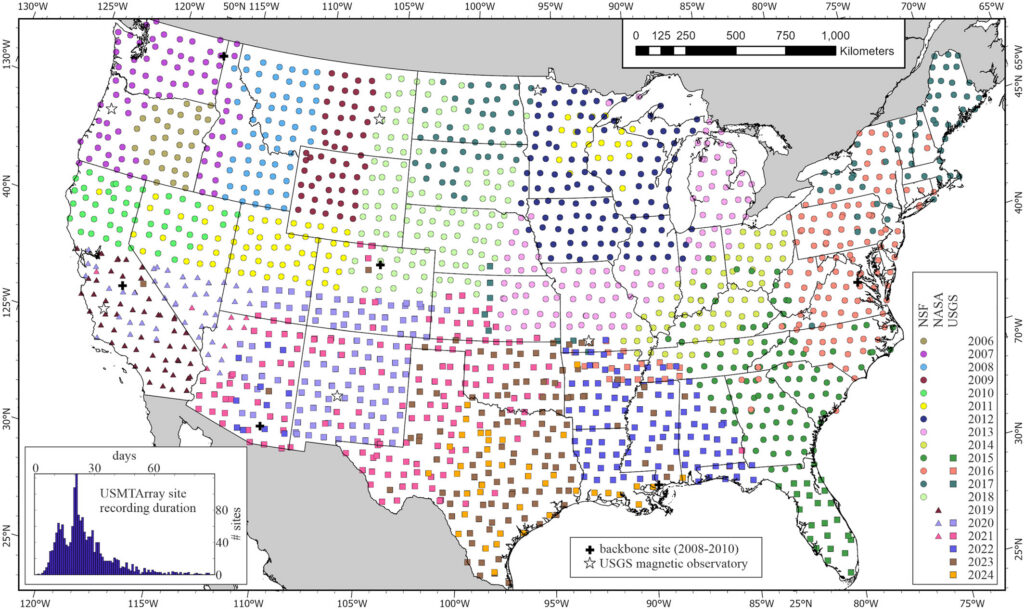

USMTArray — амбициозная программа, начатая в 2006 году в рамках финансируемого NSF проекта EarthScope и завершённая в июне 2024 года при финансировании USGS. Массив собирал длиннопериодные МТ-зондирования на 70-километровой сетке по всей территории смежных штатов США — в общей сложности более 1800 станций. Финансируемая на протяжении 18 лет тремя федеральными агентствами (NSF, NASA и USGS), программа публиковала данные (временные ряды, функции отклика и метаданные) инкрементально и без ограничений на использование.
Как разрабатывался массив и с какими трудностями столкнулись?
USMTArray начинался скромно — упоминался в ранних планах как имеющий ценность для понимания зон субдукции и вулканических систем. Ключевой проблемой были деньги: в рамках EarthScope массив никогда не финансировался в объёме, необходимом для покрытия всех смежных штатов. Это ограничение, однако, привело к одному из главных успехов — активному вовлечению сообщества. Воркшопы по выбору мест проведения (2008 и 2013) объединили участников из академических кругов, правительства и промышленности для обсуждения приоритетов. Успех был признан рано, и концепция «full-48» (все 48 штатов) была одобрена в 2009 году. К 2018 году, к концу спонсорства NSF, было покрыто около 2/3 территории. Завершение массива потребовало дополнительного финансирования от NASA (2019-2020) и USGS (2020-2024), во многом благодаря признанию важности данных для оценки космических погодных опасностей.
Ещё одной проблемой стало отсутствие устоявшихся практик обмена данными в сообществе магнитотеллуриков. Концепция FAIR-данных появилась только в 2016 году. В 2006 году открытые данные и систематический обмен были в значительной степени неизвестны. В ходе проекта наша команда разработала форматы данных и сопровождающие базы данных, которые теперь достигли зрелости и помогают продвигать более устойчивую практику обмена МТ-данными на международном уровне.
Как USMTArray продвинул науку?
USMTArray вместе с параллельными достижениями в моделировании и вычислительных мощностях совершил скачок к 3D МТ и изучению Земли на региональном и национальном уровнях. Национальные модели проводимости, созданные на основе массива, теперь встали в один ряд с такими наборами данных, как магнитные, гравитационные и сейсмические, предлагая новый взгляд на архитектуру Северо-Американского континента.
Массив также служит основой для более детальных исследований, позволяя исследователям снижать риски будущих съёмок, а промышленности — исследовать аномальные структуры. Исследования зоны субдукции Каскадия, геотермального потенциала и другие были построены на основе USMTArray, а новые МТ-съёмки на восточном побережье собирают высокоразрешающие данные для улучшения карт космической погоды.
Будущие направления исследований
С завершением USMTArray и созданием 3D-моделей проводимости открываются многочисленные пути для будущих исследований. Большинство моделей континентальной эволюции были разработаны до появления этого богатого набора данных. Их критическая переоценка имеет первостепенное значение, и первые исследования уже заставляют пересматривать некоторые парадигмы. Междисциплинарные исследования, объединяющие геохронологию, геохимию и быстро развивающиеся сейсмические модели, — ещё одно многообещающее направление. Геология не останавливается на национальных границах, поэтому существуют возможности для трансграничных массивов и береговых/офшорных МТ-исследований. В прикладной сфере оценка минеральных и геотермальных ресурсов всё чаще применяется на национальном и глобальном уровнях. Что касается космических погодных опасностей, то партнёрство с инженерами-энергетиками для исследования масштаба данных и неопределённости сулит создание точных карт опасностей.
Продолжение текста:
Завершение USMTArray знаменует собой не просто окончание 18-летнего сбора данных, а начало новой эры в понимании того, как устроена наша планета изнутри. Впервые учёные получили столь однородный и систематический массив данных о проводимости — физическом свойстве, которое не менее важно, чем плотность (гравитация) или скорость сейсмических волн. Если сейсмика рассказывает о жёсткости и механических свойствах пород, то электропроводность — о химическом составе, присутствии флюидов, расплавов и углеродных/сульфидных минералов. Это как рентген и МРТ одновременно: каждый метод даёт свою картину, но вместе они создают полный объём.
Одним из наиболее ярких откровений USMTArray стало выявление «древних тектонических шрамов» внутри континента. На картах, построенных по данным массива, отчётливо видны высокопроводящие зоны, тянущиеся через весь континент — остатки древних рифтов и коллизий, которые произошли сотни миллионов лет назад. Например, так называемый «Среднеконтинентальный рифт» (Mid-Continent Rift), сформировавшийся более миллиарда лет назад, проявляется как яркая аномалия проводимости, поскольку его магматические породы содержат сульфиды меди и никеля. Точно так же зоны субдукции на западном побережье демонстрируют поразительную картину: проводящие слои над погружающейся плитой интерпретируются как флюиды, выделяющиеся из плиты и вызывающие плавление в мантийном клине.
Но, пожалуй, самое важное практическое применение USMTArray лежит в области космической погоды и защиты энергосистем. Геомагнитно-индуцированные токи (ГИЦ) возникают во время мощных солнечных бурь, когда изменения магнитного поля Земли наводят электрические поля в земной коре. Эти поля, в свою очередь, создают паразитные токи в линиях электропередач, способные вывести из строя трансформаторы и оставить миллионы людей без света. Классический пример — Квебекское отключение 1989 года, когда 6 миллионов человек остались без электричества на 9 часов. Данные USMTArray позволяют сейчас беспрецедентно точно картировать, где земная кора наиболее проводящая (а значит, и наиболее уязвимая для ГИЦ), и строить сценарии «стресс-тестирования» для отдельных узлов энергосетей.

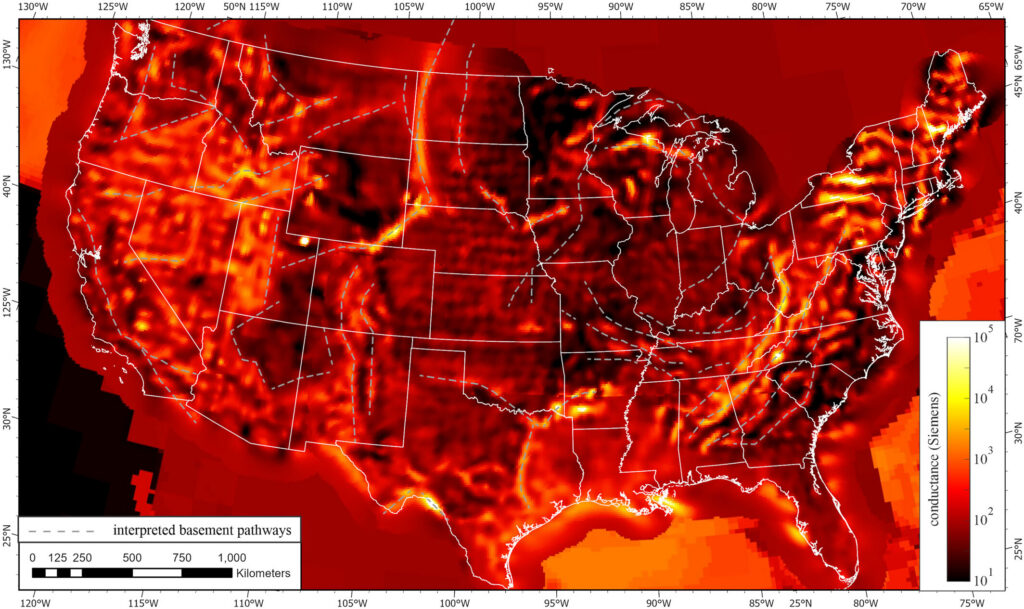

Карта, построенная по данным USMTArray, показывает горячие точки (highly conductive regions) там, где древние осадочные бассейны или рифтовые структуры создают эффективные «электрические коллекторы». Например, западное побережье, особенно район Каскадных гор, и Средний Запад (зона Среднеконтинентального рифта) являются зонами повышенного риска. Именно для уточнения этих карт USGS и NASA дополнительно финансировали завершение массива — понимание космических погодных опасностей стало вопросом национальной безопасности после президентских указов 2016 и 2019 годов.
Не менее важен и организационный аспект. USMTArray стал образцом для подражания для других континентальных МТ-экспериментов: аналогичные проекты сейчас разворачиваются в Европе (EUSMTArray), Китае (Sinoprobe MT) и Австралии. Созданная в ходе проекта инфраструктура — открытые форматы данных, базы данных и программное обеспечение — легла в основу международных стандартов обмена МТ-данными. А сам массив данных остаётся фундаментом, на котором будут строиться исследования десятилетиями.
Будущее — за интеграцией. Представьте себе модель, которая одновременно учитывает сейсмическую жёсткость, плотность, проводимость и тепловой поток. Такие совместные инверсии (joint inversions) сейчас активно разрабатываются, и USMTArray предоставляет для них идеальную входную информацию. Климатологи, к примеру, уже заинтересовались: таяние вечной мерзлоты в Арктике меняет проводимость верхних слоёв земли, и данные массива могут помочь отслеживать эти изменения. А планетологи мечтают о развёртывании аналогичной МТ-сети на Марсе, чтобы понять его внутреннее строение.
Как написали авторы в Reviews of Geophysics, USMTArray — это не просто завершённый проект, а «маяк устойчивой практики открытой науки». 18 лет, три агентства, тысяча восемьсот станций и одна цель: заглянуть под ноги глубже, чем когда-либо прежде. И теперь, когда данные наконец собраны, настоящее приключение только начинается. Земля, как оказалось, хранит свою историю не только в слоях горных пород, видимых в каньонах, но и в едва уловимых электрических сигналах, которые мы наконец научились слышать.
