Электроника для ада: в Японии создали транзистор, работающий при 600°C

Новый SiC-JFET с нижним затвором стабильно работает при температурах от комнатной до 1112°F. Такие компоненты могут отправиться на поверхность Венеры или внутрь реактивных двигателей.

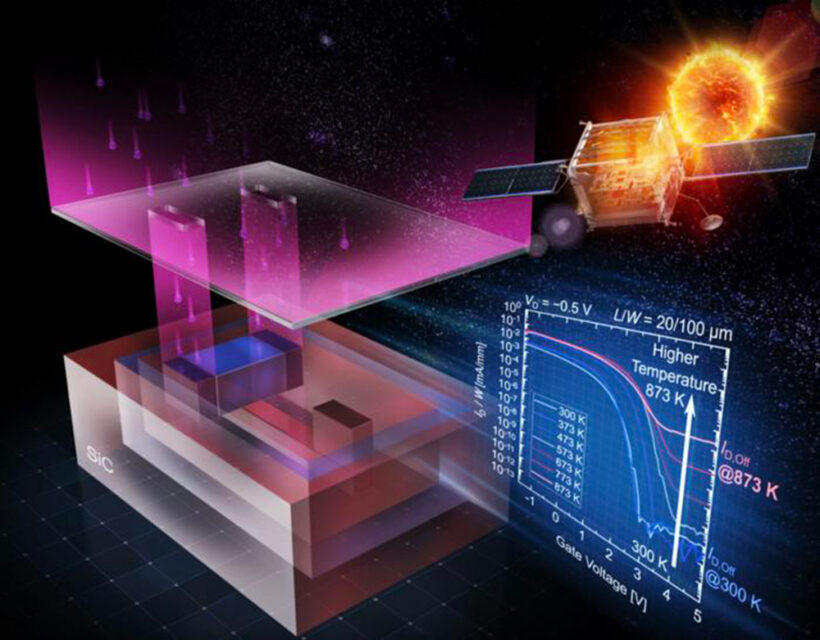

Транзистор смог нормально работать при температурах от комнатной до 1112°F (600°C).

Ученые в Японии построили новый транзистор, способный выдерживать температуру 1110 градусов по Фаренгейту (600 градусов Цельсия). Такие надежные компоненты однажды могут быть использованы в посадочных зондах на Венере — где плотная углекислая атмосфера может нагреваться до 860°F (460°C).

Большинство современных технологий, включая инструменты для дальних космических исследований, используют транзисторы для управления током. Но новое устройство — это тип полевого транзистора с управляющим p-n-переходом (JFET), в котором сила электрического поля меняет проводимость канала.

JFET обычно используются в специальных приложениях, поскольку их сложнее масштабировать, чем более распространенные металл-оксид-полупроводниковые полевые транзисторы (MOSFET), широко применяемые в смартфонах и компьютерах. Но JFET могут обеспечивать более низкий уровень шума, поскольку их работа не зависит от оксидного слоя, который может создавать помехи.

Исследователи описали, как работает новый транзистор, в исследовании, опубликованном 17 августа в журнале APL Electronic Devices.

Не выдерживает жару

По крайней мере с начала века JFET на карбиде кремния (SiC) считались перспективным вариантом для маломощных интегральных схем, предназначенных для Венеры, благодаря врожденной способности материала выдерживать высокие температуры.

Как отметили ученые в новом исследовании: «Прошлые посадочные аппараты были ограничены всего несколькими часами из-за электроники на основе кремния». Советский аппарат «Венера-13» удерживает мировой рекорд по продолжительности работы на Венере — 2 часа 7 минут.

«Интегральные схемы на основе SiC особенно привлекательны для экстремальных сред, таких как дальние космические исследования, геотермальное бурение и управление аэрокосмическими двигателями, где обычные кремниевые интегральные схемы не могут работать надежно», — добавили исследователи.

Но недавно разработанные SiC-JFET сталкивались с одними и теми же двумя проблемами: низкой управляемостью и большими токами утечки. Первая связана с тем, как подложка SiC легируется другими атомами для изменения ее электрических свойств, определяя области затвора (где создается электрическое поле) и канала (где течет ток).

В материале с регулярной кристаллической структурой, таком как SiC, некоторые легирующие атомы могут проникать глубже, чем ожидалось. В обычных условиях это не имеет значения, но при высоких температурах это вызывает изменения напряжения поля, необходимого для открытия канала, и затрудняет надежное управление транзистором. Ученые обнаружили, что это может сдвигать пороговое напряжение обычных JFET более чем на 2 вольта.

Кроме того, при температурах выше 660°F (350°C) подложка SiC может становиться менее электрически резистивной, позволяя току течь даже при выключенном транзисторе. Это усложняет правильное управление током, потенциально вызывая неверные сигналы и повышенное энергопотребление.

Даже самые высокопроизводительные JFET могут работать длительное время только при 930°F (500°C), но команда из Киото предложила теорию, почему эти проблемы оставались нерешенными.

«Мы считаем, что отсутствие прогресса связано с тем, что исследовательское сообщество пыталось применить мышление кремниевой эпохи к принципиально иному материалу», — сказал первый автор исследования Мицуаки Канеко, доцент инженерного дела Киотского университета.

Переворачивая транзистор с ног на голову

Исследователи разработали новый SiC-JFET с учетом этих двух проблем. Чтобы улучшить управляемость, они применили структуру с нижним затвором, где затвор расположен под проводящим каналом SiC.

Его область затвора сильно легирована по замыслу, поэтому, когда легирующие атомы в канале проникают глубже в SiC, это не меняет общий профиль легирования области канал-затвор, ограничивая влияние на пороговое напряжение даже при высоких температурах.

Команда также использовала легирующие примеси, чтобы создать две полупроводниковые области, или «колодца», в SiC вокруг JFET. Границы между колодцами действуют как барьеры для тока, а значит, даже когда SiC становится более проводящим при высоких температурах, ток не может обойти канал при выключенном транзисторе.

Исследователи измерили, насколько хорошо новый JFET может включать и выключать ток и насколько фактическое пороговое напряжение соответствовало теоретическому значению, основанному на его толщине и уровне легирования. Эти показатели фиксировались при температурах от комнатной до 1110°F (600°C).

«Изготовленные устройства продемонстрировали стабильную нормальную работу транзистора при температурах выше 873 K [1110°F], открывая возможности для сверхвысокотемпературных SiC-устройств», — написали они в исследовании. Кроме того, при температуре около 750°F (400°C) ошибка порогового напряжения оказалась менее 0,1 В благодаря конструкции с нижним затвором.

Помимо посадочных зондов на Венере, транзистор может быть полезен внутри реактивных двигателей, отметили ученые. Сейчас компоненты, подключенные к газовым турбинам, должны быть защищены от экстремальных температур с помощью тепловых экранов, длинных проводов и энергозатратных систем охлаждения, что ограничивает конструкцию двигателя.

Прежде чем устройство отправится в космос или будет установлено на самолет, команде предстоит протестировать и оптимизировать транзистор для практического использования. Это включает интеграцию в более сложные схемы, масштабирование до уровня пластин и обеспечение того, чтобы весь корпус схемы выдерживал экстремальные температуры и давление.

Впрочем, это не такая уж недостижимая цель. NASA продемонстрировало, что интегральные схемы с SiC-JFET могут выдерживать температуру 860°F (460°C) и давление 9,3 МПа в течение 60 дней, а 930°F (500°C) на воздухе — более года. Кроме того, в 2024 году команда из Национального института материаловедения в Японии разработала MOSFET из алмаза, способный работать при температуре выше 570°F (300°C).

Электроника, рожденная для экстремальных миров

Создание транзистора, работающего при 600°C, — не просто лабораторный курьез. Это ответ на реальные ограничения, с которыми сталкиваются инженеры при исследовании самых негостеприимных мест.

Венера — кошмар для электроники. Давление в 92 раза выше земного, температура, при которой плавится свинец, и атмосфера из углекислого газа с облаками серной кислоты. «Венера-13» продержалась чуть больше двух часов — и это до сих пор рекорд. Новая электроника может увеличить это время в десятки или сотни раз.

Проблема, которую решили в Киото, — фундаментальная. Кремний, основа современной электроники, перестает быть полупроводником при высоких температурах. Карбид кремния сохраняет свойства там, где кремний сдается. Но и SiC-устройства страдали от утечек и потери управляемости.

Решение с нижним затвором элегантно: вместо борьбы с проникновением легирующих атомов исследователи спроектировали устройство так, чтобы это проникновение не имело значения. А «колодцы» вокруг канала создали барьер для паразитных токов.

Если технология дойдет до производства, она изменит не только космические исследования. Реактивные двигатели, геотермальные скважины, промышленные печи — везде, где сегодня электронику приходится прятать от жары за дорогими экранами, появятся новые возможности.

Источники: Mitsuaki Kaneko, Shunya Shibata, Tsunenobu Kimoto. «Over 600°C operation of ion-implantation-based SiC bottom-gate JFETs», APL Electronic Devices (2026). DOI: 10.1063/5.0346734.
